經(jīng)常有同行吐槽說(shuō)產(chǎn)品檢測(cè)報(bào)告太枯燥，看不懂不說(shuō)，也看不出對(duì)施工有什么作用。孫子兵法曾有言——“知己知彼，百戰(zhàn)不殆”。小編認(rèn)為，產(chǎn)品和施工息息相關(guān)，做看得懂檢測(cè)報(bào)告的“施工達(dá)人”，才不會(huì)被劣質(zhì)產(chǎn)品“忽悠”到栽跟頭。

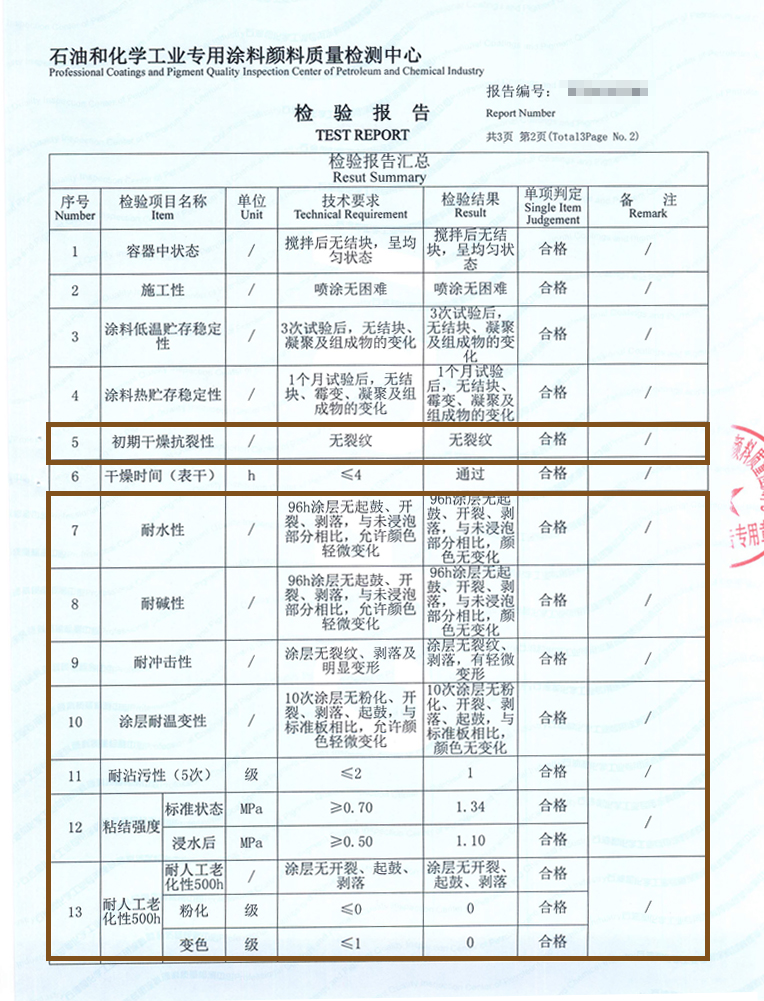

我們?nèi)砸灾八x的檢測(cè)報(bào)告為例，看一看如何從涂膜性能檢測(cè)的各項(xiàng)指標(biāo)來(lái)判斷真石漆的優(yōu)劣。
這兩項(xiàng)分別考驗(yàn)的是涂層對(duì)堿和水侵蝕的抵抗能力。在規(guī)定條件下，將真石漆試板放置制備好考驗(yàn)環(huán)境下，密封浸泡至規(guī)定時(shí)間后查看試板是否存在起鼓、開(kāi)裂、剝落等現(xiàn)象。能夠順利通過(guò)“鐵人兩項(xiàng)”的真石漆產(chǎn)品，可以抵擋雨季侵襲，不會(huì)出現(xiàn)因滲水導(dǎo)致的一系列墻面問(wèn)題。
制備試板，涂布規(guī)定用量的底涂、主涂和面涂料，在標(biāo)準(zhǔn)環(huán)境下養(yǎng)護(hù)14天后，緊貼于標(biāo)準(zhǔn)砂面上。將一個(gè)重量為530±10g的球形砝碼從0.3米高度“自由拋物”，可選擇相距50mm距離的三個(gè)檢測(cè)點(diǎn)進(jìn)行，觀察表面如無(wú)出現(xiàn)裂紋、剝落及明顯變形即合格。
這項(xiàng)指標(biāo)考驗(yàn)的是涂膜經(jīng)受冷熱交替的溫度變化而保持原性能的能力。測(cè)試方法是將試板先后放置在恒溫水槽、低溫箱和烘箱中，分別感受常溫——寒潮——酷暑的溫度變化。多次循環(huán)后靜置兩小時(shí)，檢查試板涂層有無(wú)粉化、開(kāi)裂、剝落、起泡等現(xiàn)象。
耐沾污性考驗(yàn)的是建筑外墻涂料抵抗污染物的能力，涂膜長(zhǎng)期暴露在自然環(huán)境中，受灰塵、大氣懸浮物等污染，耐沾污性不佳的建筑墻面看起來(lái)會(huì)比較“污”?？紤]到戶外主要為粉塵污染，目前的耐沾污性檢測(cè)大多采用國(guó)家要求的粉煤灰作為人工污染源，將真石漆膜浸在粉煤灰污水中5秒，然后在標(biāo)準(zhǔn)狀態(tài)下養(yǎng)護(hù)2小時(shí)，粉煤灰污染完全干在真石漆涂膜表面，再用耐沾污測(cè)試儀器沖水沖洗涂層樣板1分鐘，模仿下雨的強(qiáng)度,對(duì)照基本灰卡評(píng)定級(jí)別。我們可以看到這份檢測(cè)報(bào)告中的耐沾污等級(jí)為1，即輕微，有剛可察覺(jué)的污染。
真石漆精品“買(mǎi)家秀”展示
按要求分別制備標(biāo)準(zhǔn)狀態(tài)和浸水后狀態(tài)兩種試板，五塊為一組。養(yǎng)護(hù)期達(dá)到10天后在試板表面涂布高強(qiáng)度黏合劑，并按照檢測(cè)流程對(duì)試板進(jìn)行各種“拉扯蹂躪”。養(yǎng)護(hù)14天后，在拉力試驗(yàn)機(jī)上檢測(cè)最大抗拉強(qiáng)度。真石漆的粘結(jié)強(qiáng)度高，說(shuō)明對(duì)基材及飾面層具有極強(qiáng)的親合力。
浸水粘結(jié)強(qiáng)度考驗(yàn)的是在潮濕環(huán)境雨天環(huán)境下漆膜之間的親和性！因此條件還要更苛刻！

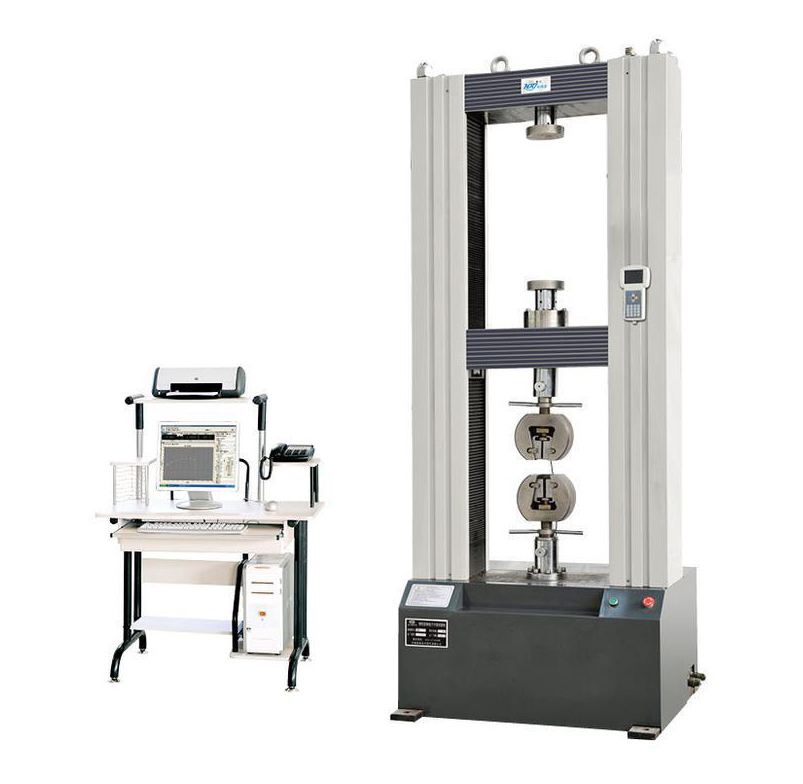

粘結(jié)強(qiáng)度拉力試驗(yàn)機(jī)
太陽(yáng)光輻射被認(rèn)為是涂層老化的主要原因，真石漆耐人工老化性的檢測(cè)方法為：將制備好的標(biāo)準(zhǔn)試板置入試驗(yàn)箱中，采用特定光源作為輻射源，定期淋水，模擬自然條件日曬雨淋，對(duì)涂層進(jìn)行人工氣候加速老化。檢測(cè)報(bào)告中的測(cè)試時(shí)間是500小時(shí)，可以看到試板涂層無(wú)開(kāi)裂、起鼓、剝落、粉化和變色，可判定為合格。當(dāng)然，時(shí)間越長(zhǎng)越好。
重要提示：檢測(cè)報(bào)告中的數(shù)據(jù)和涂膜樣板多來(lái)自實(shí)驗(yàn)室環(huán)境測(cè)試，檢測(cè)結(jié)論僅供參考。在實(shí)際應(yīng)用時(shí)應(yīng)以自然施工環(huán)境為考量因素，且務(wù)必嚴(yán)格按照施工流程和說(shuō)明使用產(chǎn)品。
滬公網(wǎng)安備 31011502003184號(hào)
