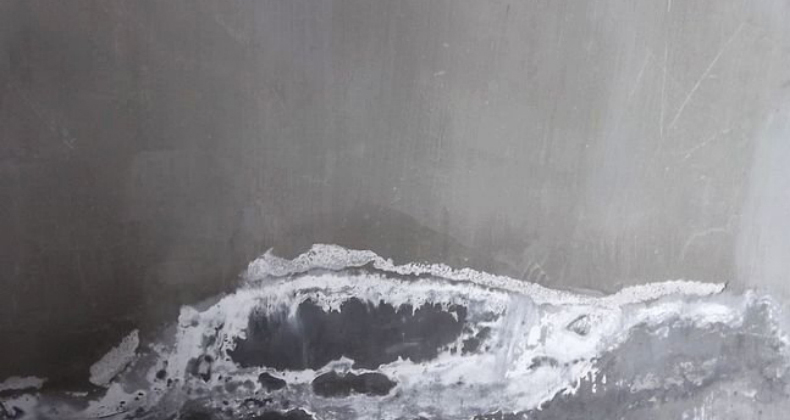

無論內(nèi)外墻施工，在潮氣、水浸情況下，我們總會遇到墻面泛堿的現(xiàn)象。毛坯也好，裝修好的墻面也罷，一旦泛堿，隨之而來的將是漆膜變色、褪色、發(fā)花等各種惱人的墻面癥狀。
這是因為墻體屬于堿性材料，加上基材本身濕度過大，水分在墻體中穿行會將基材中的堿帶出漆膜表面，嚴(yán)重時在墻面形成一層堿霜外觀，不僅影響居住環(huán)境，而且破壞漆膜性能，也給居住者帶來煩擾。
做好墻面的基層處理，在合適的溫度和濕度環(huán)境下，等膩子表面干燥后再刷涂料已經(jīng)成為施工流程上的共識。然而，僅僅做到這些還不夠。內(nèi)墻配套體系搭配不當(dāng)同樣會引發(fā)一系列墻面問題，泛堿只是其中之一。
說到內(nèi)墻涂刷，似乎很多人的印象還停留在“刮膩子+刷漆”的簡單步驟。實際上，科學(xué)涂刷內(nèi)墻應(yīng)該是一個完整的體系，這個體系不僅包括涂刷前的墻面底材處理，也包括膩子層和涂料面的涂刷。

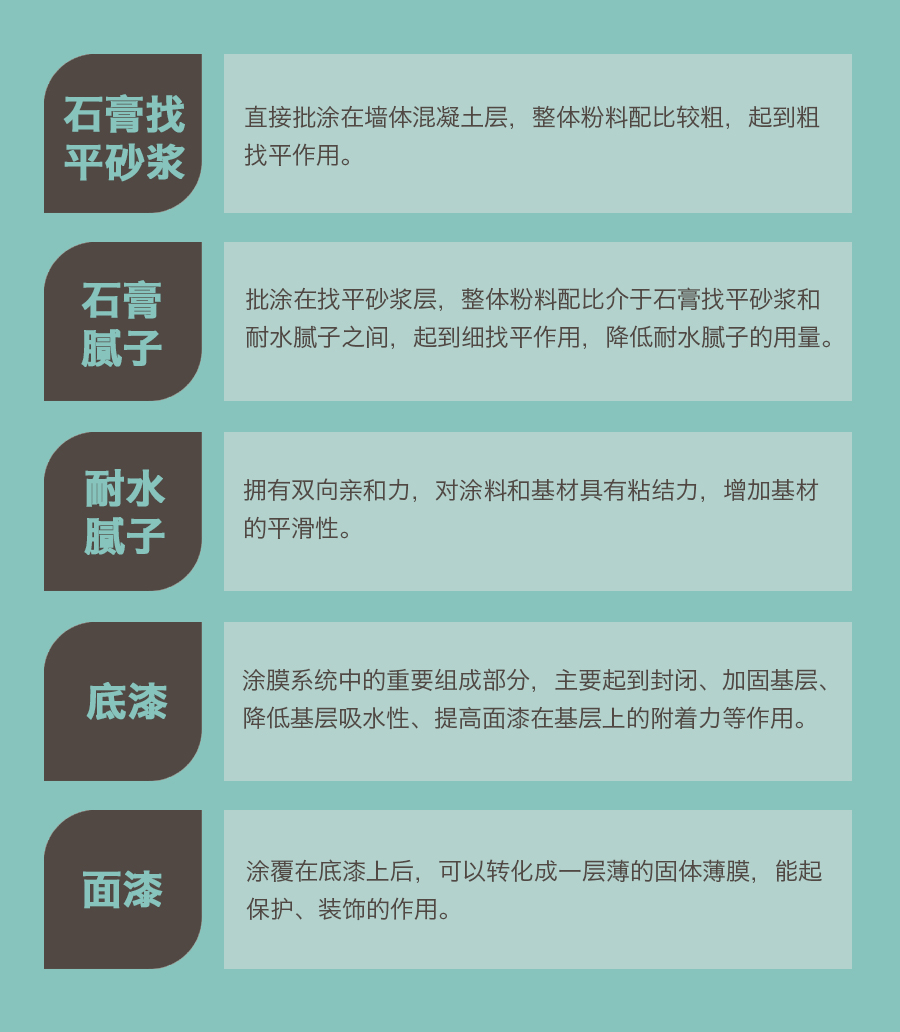

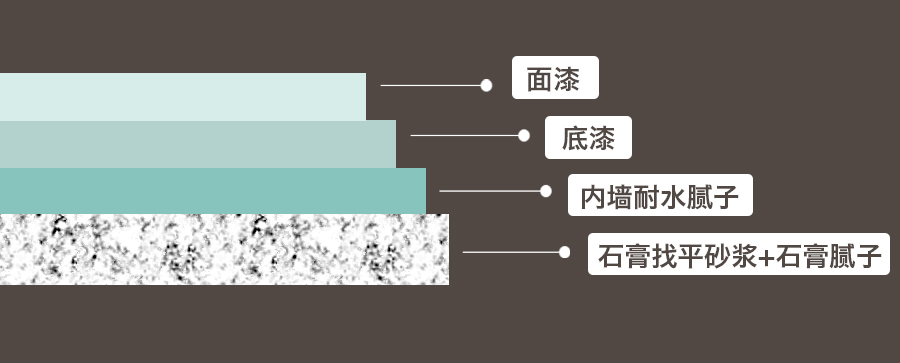

目前國內(nèi)的內(nèi)墻配套體系普遍采用“石膏基找平砂漿+石膏膩子+耐水膩子+底漆+面漆”的組合。 一般來說，建筑商交付時完成石膏基找平砂漿層，“石膏膩子+耐水膩子+底漆+面漆”屬于裝飾工程。
在這個配套體系中，耐水膩子和底漆的正確選擇至關(guān)重要。而底漆和面漆的搭配則應(yīng)選用同一品牌的配套產(chǎn)品，以免出現(xiàn)產(chǎn)品“不兼容”，影響涂膜質(zhì)量。
為什么要選擇耐水膩子？
由于環(huán)境溫度和濕度的影響，墻面容易發(fā)生變形并進(jìn)一步出現(xiàn)龜裂現(xiàn)象，作為在墻體和涂料之間，起到承上啟下作用的膩子應(yīng)成為“防水戰(zhàn)線主力隊員”，普通膩子的耐水性不好，粘結(jié)強度不夠，反而會成為內(nèi)墻體系中的“隱患層”，影響面漆成膜和施工效果。

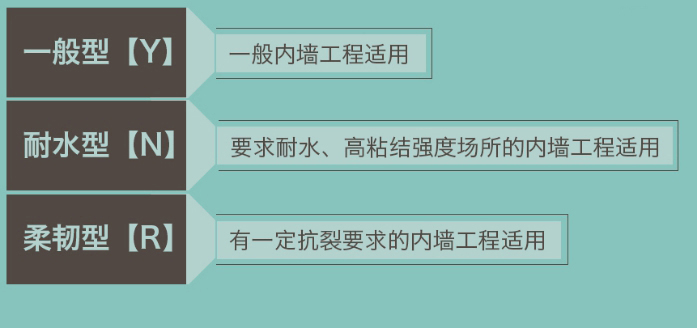

N型耐水膩子具有較高的粘結(jié)強度和耐水性，墻面較少出現(xiàn)開裂、起皮、脫落等現(xiàn)象，此外，使用耐水膩子的墻面污染后可以直接擦洗或直接刷涂內(nèi)墻漆，能夠提高涂料的性能和使用壽命。
堿性重重，底漆怎么選？
建筑涂料的基層大多數(shù)是水泥砂漿和混合砂漿抹灰層以及膩子層等，堿性很高。水分和溶解于其中的堿性成分通過毛細(xì)孔作用不斷向表面遷移，對涂膜產(chǎn)生破壞作用。同時，耐水膩子屬于強堿性產(chǎn)品，干燥后其堿性依然存在。
在底漆的選擇上，需采用抗堿封閉底漆處理。一方面抗堿封閉，彌補內(nèi)墻膩子堿性強影響面漆性能的問題；另一方面降低和平衡基層的吸水性，有助于面漆成膜均勻，避免出現(xiàn)色差、漆膜變黃等弊病。
體系搭配不當(dāng)還有可能產(chǎn)生哪些問題？

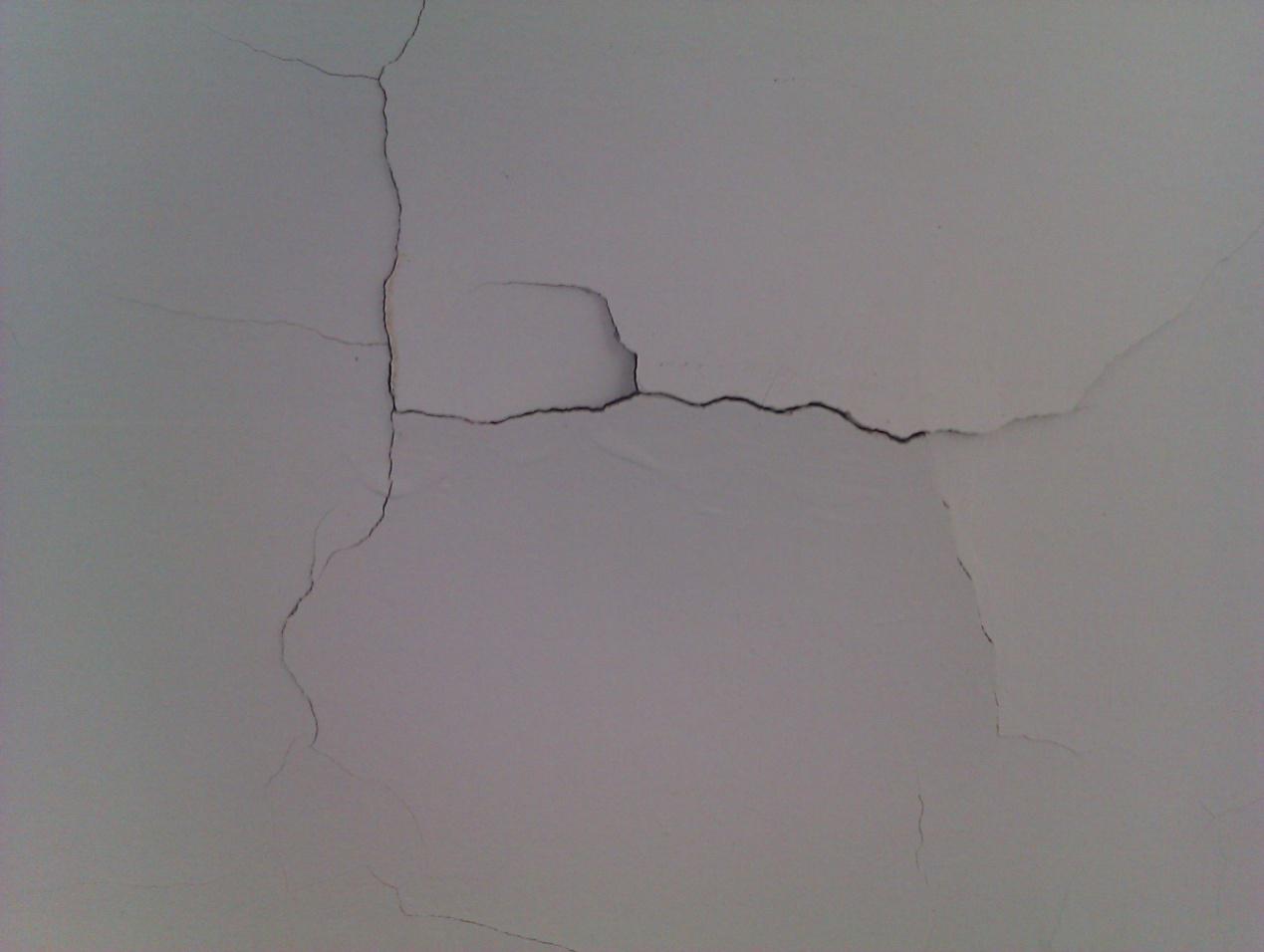

1. 開裂
開裂現(xiàn)象一是乳膠漆涂刷后干燥過程中出現(xiàn)的裂紋，二是墻體開裂引起的裂紋。針對此類現(xiàn)象，選用柔性或彈性乳膠漆可避免或減緩開裂的發(fā)生。
2. 鼓泡和淚痕

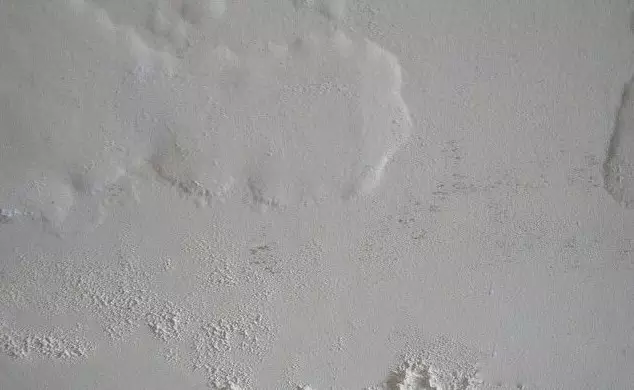

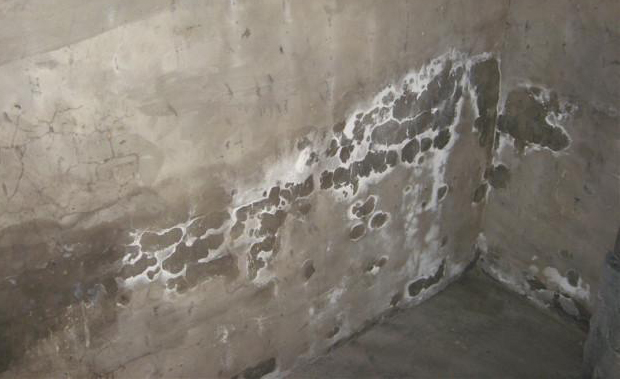

▲內(nèi)墻鼓泡和泛堿現(xiàn)象
春夏交替，氣溫回暖濕度上升的天氣現(xiàn)象出現(xiàn)在華南地區(qū)廣西、廣東、福建、海南每等地。在此環(huán)境下，涂膜如果涂的薄厚不一，涂膜透氣性差，導(dǎo)致基層內(nèi)的水分排不出來，易形成“鼓泡”現(xiàn)象，空氣中的水氣在涂膜外表面集結(jié)，形成“淚痕”。
延伸閱讀
石膏基找平砂漿與批涂石膏膩子之間的施工間隔不宜過長，否則容易出現(xiàn)內(nèi)墻面起疹現(xiàn)象。
一方面，找平砂漿完全干燥后，再批涂石膏膩子時，膩子中的水被找平層吸收過多水分，容易導(dǎo)致石膏膩子干燥過快并引發(fā) “干態(tài)缺陷”。另一方面，石膏砂漿和石膏膩子的自由水中的可溶鹽會在后續(xù)施工時隨著涂料中水分的揮發(fā)，遷移到涂料表面，水分蒸發(fā)之后，就會產(chǎn)生變色或“起疹”的現(xiàn)象。
滬公網(wǎng)安備 31011502003184號
